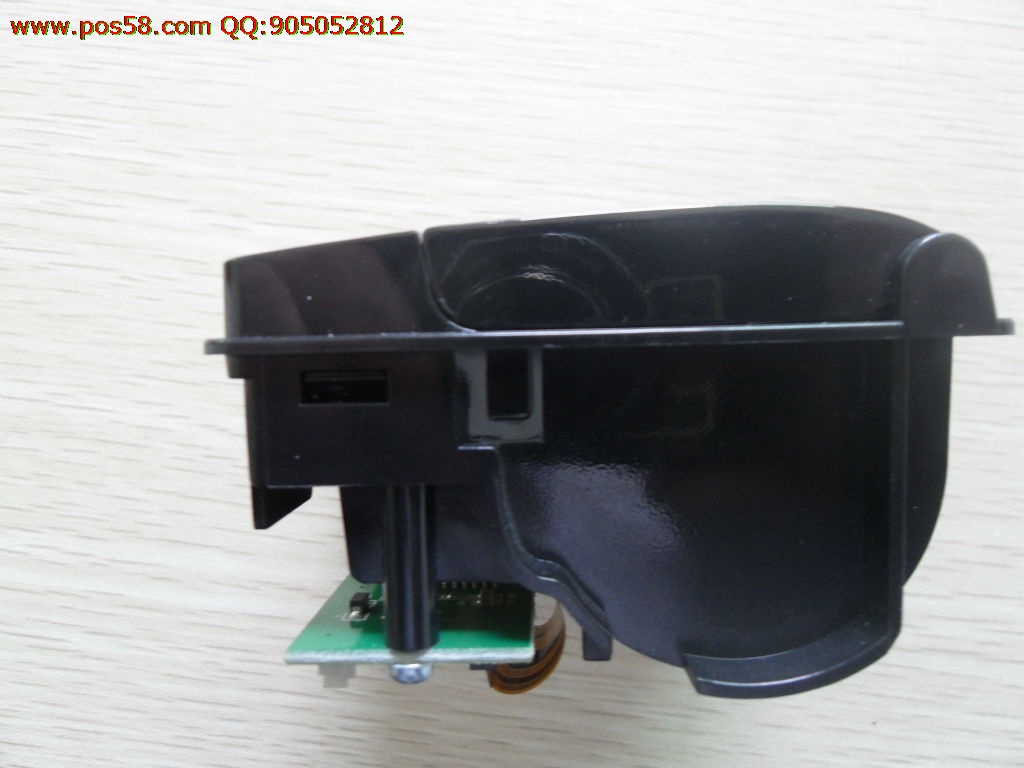

嵌入式热敏打印机
DP-EH48-H
特点:EM205打印控制板是专为热敏打印机芯设计的控制板，具有如下特点：
Ø打印控制板内置GB18030中文字库，彻底免除生僻字的苦恼。
Ø打印速度快，噪声低
Ø工作电压范围宽5.0~9.0V
Ø机械尺寸小，便于用户安装
概述：该规格参考手册适用于EM205系列打印机的印刷控制电路板该电路板具有以下特性：
1)型号
EM205有以下型号。
·标准型：支持英数字符ANK
·多语言型：支持英数字符ANK和汉字字符
2)EM205多语言型：
EM205多语言型有以下2个类型。
·简体中文：支持GB18030
·繁体中文:支持BIG51级和2级
3)可连接的打印机
·可以通过EM205板上的DIP拨动开关选择打印机机械装置的型号。
·高速打印150毫米/秒(5.9英寸/秒)进纸打印9×17字型,优化控制最大大约达到70行每秒lps。
4)应用软件
·基于ESC/POS®标准的命令协议。
·可以将字符放大到标准尺寸的高×8倍，宽×8倍。
·可以使用条形码打印命令打印条形码。
·可以使用命令选择字型尺寸(12×24或9×17)。
·可以打印位图。
5)硬件
·俩个内置的串行接口(RS-232和TTL)。
6)关于EM205的版号EM205＿日期
·表示EM205的版本：
“＿111122”（111122是PCB板设计时的日期）被印在EM205的印刷电路板上。
EM205＿101122
↖表示EM205的版本
一般规格
打印规格
1)打印方式：热敏行式打印
2)纸张宽度：57.5毫米
3)纸张直径：55毫米
4)分辨率：203DPI
5)打印速度：达到90毫米/秒
6)支持的条形码：I25,UPC-A,UPC-E,EAN-8,EAN-13,Codebar,Code39,
Code93,Code128,Code11,MSI
7)字形：ASCII(12x24)
可由控制命令编程(以0.125毫米{1/203英寸}递增)。
8)图形打印：直接位图打印
9)热敏头检测：热敏电阻
10)通讯接口：RS232orRS232withTTLlevel
11）供电电源：5V-9V
12）热敏头寿命：50千米
13）打印宽度：48毫米
14）环境条件：
1)温度：工作：5~45℃
储存：-40~60℃(不含打印纸)
2)湿度：工作:20~90%RH(40℃)
储存：20~93%RH(40℃)

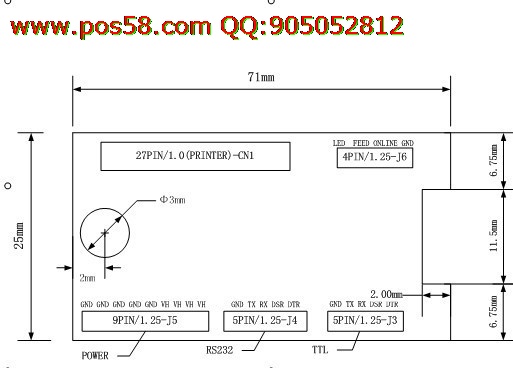

请参阅控制板机械，接口定义。
