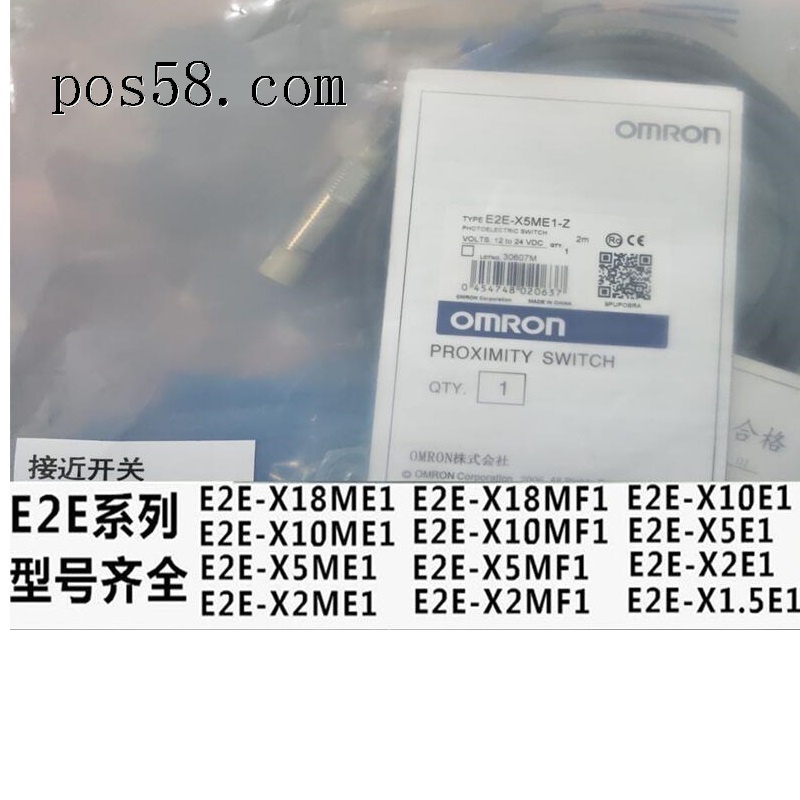

E2E-X2MF1 E2E-X10MF1

产品名称：E2E-X2MF1 E2E-X10MF1

产品编号：E2E-X2MF1 E2E-X10MF1

详细说明：

E2E-X2MF1 E2E-X10MF1

·磁性金属有无检测的标准型
·品种丰富，可根据条件选择最适用机型
·防相互干扰功能的异频机型品种齐全
·具有优异的耐环境性能
标准导线的材质为耐油PVC
检测面采用耐切削油材质
·标准采用导线护套　

额定值/性能/功能

尺寸屏蔽项目型号		M8		M12		M18		M30
		屏蔽	非屏蔽	屏蔽	非屏蔽	屏蔽	非屏蔽	屏蔽	非屏蔽
		E2E-X2D□	E2E-X4MD□	E2E-X3D□	E2E-X8MD□	E2E-X7D□	E2E-X14MD□	E2E-X10D□	E2E-X20MD□
检测距离		2mm±10%	4mm±10%	3mm±10%	8mm±10%	7mm±10%	14mm±10%	10mm±10%	20mm±10%
设定距离＊1		0～1.6mm	0～3.2mm	0～2.4mm	0～6.4mm	0～5.6mm	0～11.2mm	0～8mm	0～16mm
应差距离		检测距离的15%以下		检测距离的10%以下
检测物体		磁性金属（非磁性金属时检测距离减小。「特性数据」参见→755、756页）
标准检测物体		铁8×8× 1mm	铁20×20× 1mm	铁12×12× 1mm	铁30×30× 1mm	铁18×18× 1mm	铁30×30×1mm		铁54×54× 1mm
应答频率＊2		1.5kHz	1kHz		0.8kHz	0.5kHz	0.4kHz		0.1kHz
电源电压（使用电压范围）		DC12～24V 脉动(p-p)10％以下（DC10～30V）
泄漏电流		0.8mA以下
控制输出	开关容量	3～100mA、诊断输出50mA[(仅为D1(5)S]
	残留电压＊3	3V以下(负载电流100mA、导线长2m时、仅M1J-T为5V以下)
显示灯		D1型：动作显示灯(红色)、设定显示灯(绿色) D2型：动作显示灯(红色)
动作形态（接近检测物体时）		D1型： NO D2型：NC 详见「输入输出段回路图」的时间表→758页
诊断输出延迟时间		0.3～1s
保护回路		脉冲吸收、负载短路保护（控制输出、诊断输出等包括在内）
环境温度		动作时：-25～+70℃ 保存时：-40～85℃ （不结冰、结露）
环境湿度		动作时、保存时：各35～95％RH （不结露）
温度的影响		温度范围-25～70℃＋23℃ 时、±15%检测距离以内		温度范围-25～70℃，＋23℃时、±10%检测距离以内
电压的影响		额定电源电压范围±15%以内、额定电源电压值时、±1%检测距离以内
绝缘阻抗		50MΩ以上（DC500兆欧表）充电部与外壳间
耐电压		AC1,000V 50/60Hz 1min 充电部与外壳间
振动（耐久）		10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h
冲击（耐久）		500m/s2 X、Y、Z各方向10次		1,000m/s2 X、Y、Z各方向 10次
保护构造		导线引出型、接插件中继型:IEC规格IP67[ JEM规格 IP67g(耐浸型、耐油型)] 接插件型：IEC规格 IP67
连接方式		导线引出型（标准导线长 2m）、接插件型、接插件中继型（标准导线长 300mm）
质量（捆包状态）	导线引出型	约60g		约70g		约130g		约175g
	接插件中继型	——		约40g		约70g		约110g
	接插件型	约15g		约25g		约40g		约90g
材质	外壳	不锈钢（SUS303）		黄铜
	检测面	PBT
	紧固螺母	黄铜镀镍
	带齿垫圈	铁亚铅镀层
附件		操作说明书
